      車載四芯航空公頭出線示意圖

      四芯航按頭公頭接線圖.doc

      車載監視器四芯航空公頭出線示意圖如下:

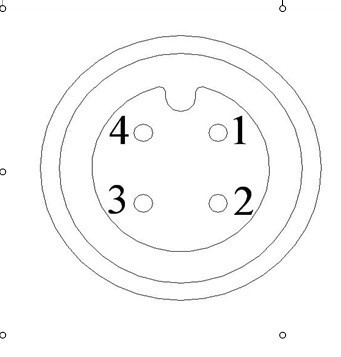

      此圖為四芯航空公頭接線圖如下:


      1:正極(紅色線)

      2:地線(黑色線)

      3:音頻(白色線)

      4:視頻(黃色線)

      備注:

      四芯航空頭接線請注意,輸入是寬電源時圖四芯航空頭圖1正極等同寬電源,不能給攝像機供電切記,因攝像機不是寬電源的。
